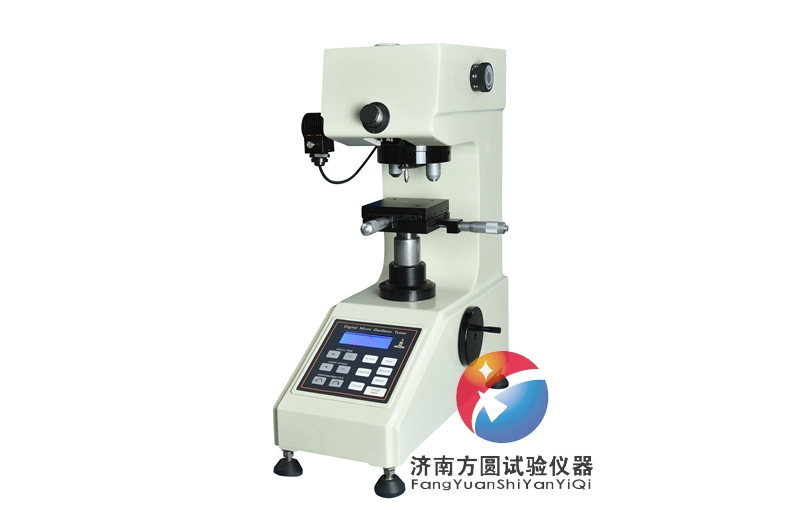

HVS-5Z型自動轉塔數(shù)顯維氏硬度計概述：

HVS-5Z型自動轉塔數(shù)顯維氏硬度計是光機電一體化的技術產品，它具有在測試時壓頭與物鏡自動切換，測試點自動定位精確。有良好的可靠性，可操作性，是小負荷維氏硬度計的升級換代產品。

主要功能特點：

本機采用計算機軟件編程，倍率光學測量系統(tǒng)，光電傳感等技術，通過軟鍵輸入，能調節(jié)測量光源的強弱，選擇測試方法與硬度對照表、保持時間，文件號與儲存等，在LCD大屏幕顯示屏上能顯示試驗方法、試驗力，測量壓痕長度、硬度值、試驗力保持時間，測量次數(shù)，并能鍵入年、月、日期，試驗結果和數(shù)據處理等，通過打印機輸出，RS232接口與計算機連網。

適用范圍：

本機HVS-5Z適用于測量微小、薄形試件、表面滲鍍層處理后的零件，是科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。熱處理、碳化、淬火硬化層，表面覆層，鋼，有色金屬，4微小及薄形零件等。

技術參數(shù)：

-------------------------------------------------------------------------------------------------
延伸閱讀：

維氏硬度計使用前的校準的方法
硬度計的使用屬于專業(yè)技能，并非隨便測量，在測量之前首先需要做一些準備工作，其中校準有著重要的作用，因此在使用之前一定要做好校準，下面是維氏硬度計使用之前需要注意的校準標準。
1、維氏硬度計使用前的校準一般是測量標準塊，看之際測量值和標準硬度塊的值差多少，一般在誤差范圍內就是合格的。
2、維氏硬度計檢定證書一般由計量部門出具，具有權威性。
3、實際上如果不要計量檢定證書的話，自己打標準塊就可以了。
維氏系列硬度計除了打標塊，如果作為使用單位在進一步檢測，常用的方法就是兩點：
一、用傳感器測力（沒用的也可以用小電子天平替代）。
二、測微尺校對倍數(shù)。這兩點沒問題，那么你的硬度計測出結果有誤差的情況基本不會出現(xiàn)。
維氏硬度計常見誤差情況
1、試驗力偏離標準值引起的硬度測量誤差
試驗力較標準值偏大時，硬度測得值較硬度真值低；反之，試驗力較標準值偏小時，硬度測得值較硬度真值JJG151-1991《金屬維氏硬度計檢定規(guī)程》規(guī)定：維氏硬度計試驗力允許誤差為±1.0%。JJG260-1991《顯微硬度計檢定規(guī)程》規(guī)定：對于≤0.9807N的試驗力允差為±2.0%，＞0.9807N的試驗力允差為±1.5%，≥1.961N的試驗力允差為±1.0%。
2、試驗力不垂直于試樣表面引起的硬度測量誤差
排除壓頭的因素，只要測量壓痕兩條對角線長度并取其平均值來計算硬度值，此種因素引起的硬度測量誤差很微小。
3、試驗力保持時間偏離標準值引起的硬度測量誤差
隨著試驗力保持時間的增加，硬度值降低；當試驗力保持一段時間后，硬度值變化趨緩。檢定規(guī)程規(guī)定：試驗力保持時間為10~15s。
4、試驗力施加速度引起的硬度測量誤差
隨著試驗力施加速度的增加，硬度值降低。JJG151-1991《金屬維氏硬度計檢定規(guī)程》規(guī)定：維氏硬度計施加試驗力速度應為0.15~0.25mm/s或用壓入時間表示應為2~5s。JJG260-1991《顯微硬度計檢定規(guī)程》規(guī)定：顯微硬度計施加試驗力速度應為0.02~0.07mm/s。
5、金剛石壓頭表面粗糙度不符合規(guī)定引起的硬度測量誤差
壓頭表面粗糙度增加，壓頭壓入阻力增加，使硬度值升。JJG334-1993《金剛石壓頭檢定規(guī)程》規(guī)定：金剛石壓頭表面粗糙度，RZ≤0.1um。
6、壓痕對角線長度測量不精確引起的硬度測量誤差
當壓痕對角線長度測量大了，硬度測得值較硬度真值低；反之，當壓痕對角線長度測量小了，硬度測得值較硬度真值。壓痕對角線越長，則硬度測量相對誤差越小。因此當試驗條件允許時，應盡量選用較大的試驗力，以便能得到較大的壓痕，減少硬度測量相對誤差。
